在銷軸類的緊固件中，有幾種同類產品都是比較相似。 我們先來看圓柱銷，它的國標號為GB/T119,圓柱銷不論材質，只看形狀，它就是一個下下一般粗的圓柱體，可以用不銹鋼材料生產，也可以用碳鋼材料生產，這個就根據需要來選擇使用了。圓柱銷看上去雖然簡單，但要求卻不簡單，它的長度公差要控制在正負0.02毫米以內，實際上都不會用正公差，那么減去0.02毫米，它的公差就只在負0.02毫米了，所以這個精度還是相當高的。而直徑要求的精度就更高了，圓柱銷有二種公差，一種是負公差，一種是正公差。負公差的圓柱銷，它要求在負0.02毫米以內，而正公差要求在0.01毫米內，這樣的公差要求，直接生產出來的成品是達不到要求的，所以圓柱銷需要無芯研磨才能做到如此高的要求。 有些環境，需要圓柱銷具備一定的強度標準，那么就要采用45鋼材料生產，成品做出來后，進行表面的滲碳處理，以達到耐磨性。與之最相近的標準是內螺紋圓柱銷了，它是在標準的圓柱銷上面，一端多了一個內螺紋，我們來看一下這二款相似的標準技術圖紙的區別。

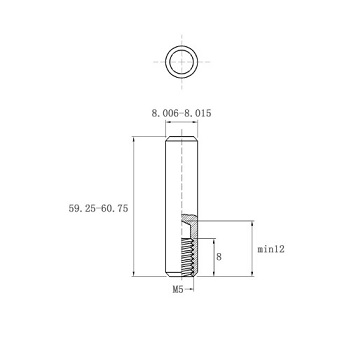

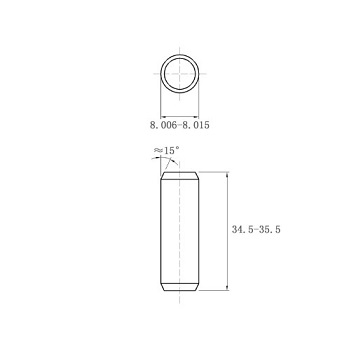

上面的二款圓柱銷標準，左邊的是8*35的規格，8是指直徑8毫米，35是指長度，單位也是毫米，而右邊的規格，為了方便比較，我們同樣采用了8毫米直徑的內螺紋圓柱，它的規格是8*60，直徑8毫米，長度60毫米，它唯一的不兩只在它的尾部有一個M5的內螺紋，內螺紋深度在8毫米，這就是內螺紋圓柱銷的標準了。 我們再來看一下圓錐銷。圓錐銷的國標是GB/T117來表示的，通過名稱就能看能它和圓柱銷的不同之處，主要在這個“錐”字上面了。它是一頭粗一頭細的設計，整個銷子呈一個錐度，圓錐銷的生產相對來說要復雜一點，圓柱銷由于上下一般粗，我們只需要斷料精加工就成型了，而圓錐銷由于上下尺寸不一樣，斷料后，還要進行車削加工后再精加工成型。最接近圓錐銷的標準當是就是內螺紋圓錐銷了，它也是在一顆標準的圓錐銷上的一端有一個內螺紋，這點和內螺紋圓柱銷的設計一樣，我們來看一下它的技術圖紙。

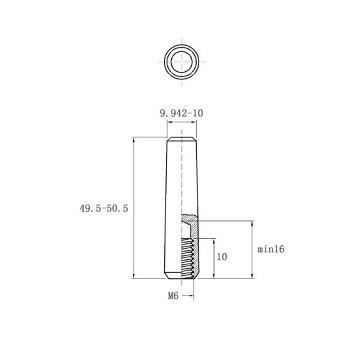

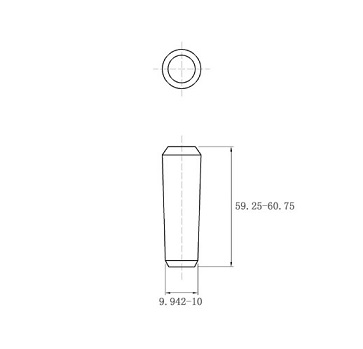

左邊的圓錐銷規格是10*60，10毫米指的直徑，它的粗的那一端的尺寸，而到了尾部，它的直徑在9.95毫米，這就形成了一個錐度了。右邊的內螺紋圓錐銷規格是10*50，而它最大的區別是就是在粗的那一頭有一個M6的內螺紋。基本上比較類似的常用的幾款銷軸產品就是這些了，如果有特殊的軸類產品，可以直接電話聯系我們：0510-82446170 |
